Tootekirjeldus

DWP22X on kompaktne Dante -liides, mis teisendab kaks analoogsisendit (MIC/Line) Dante ja kaks Dante -kanalit tasakaalustatud XLR -väljundiks. Igal sisendvaldkonnal on reguleeritav võimendus (-20dB kuni +20dB), lülitatav 48 V fantoomivõimsus ja signaali/klambri LED-id. 24-bitise kõrgresolutsiooniga teisendusega tagab see põlise heli kvaliteedi. Seade toetab nii POE kui ka 24 V alalisvoolu võimsust, kusjuures esipaneeli LED-id on elektri- ja võrgu sünkroonimise oleku jaoks.

Miks valida meie toode?

1. ettevõte uuenduslik

FHB heli juhib innovatsioon. Arendame pidevalt uusi tehnoloogiaid, mis pakuvad aja kokkuhoiumeetodeid, mis on teile ja meie edasimüüjate võrgustikule kasulikud. Meie uuenduslikud lahendused keskenduvad igapäevastele kasutusjuhtudele ja sellele, kuidas meie tooted saavad paigaldusaegu vähendada, hooldusnõudeid vähendada, suurendada tootlikkust ja pakkuda teile pikaajalist töökindlust.

2. lai ja sügav toodete rida

Pakume üle 200 audio- ja videotoode, samuti rida Dante -tooteid, näiteks Dante signaaliprotsessor, Dante liidese masin, Dante Bluetooth -paneel, Dante mikrofon ja Dante spiiker jne…

Meie tööstuses juhtiv tugimeeskond võimaldab teil hõlpsalt valida õige toote ja pakkuda õigeid süsteemilahendusi.

3. professionaalne ja kiire teenindus

24 tundi veebiteenuseid, et pakkuda kliendile ettepanekuid ja lahendusi.

Müügijärgne tehniline tugi /toodete hooldus

Juhtmestik/installimine/silumisjuhend

4. OEM/ODM lahendused

Professionaalsed süsteemidisainerid, kes abistavad tootevalikut ja süsteemi kujundamist, et rahuldada teie konkreetseid vajadusi.

Peamised omadused:

DWP22X pakub Dante liidest kahe sisendi / väljundi jaoks

• Kahe standardse XLR mikrofoni või liini heli kanaliga teisendatakse Dante võrguks

• MIC/rida iga sisendi jaoks valitav

• Reguleeritav MIC/liini võimendus -20 dB kuni +20 dB iga sisendkanali kohta

• Lülitatav 48 V fantoomvõimsus igal sisendil kondensaatori mikrofoni jaoks

• Iga helisignaali signaal/klipp LED esipaneelil

• Kaks XLR -i tasakaalustatud heli väljundridade taset Dante Networkist

• Kaks tagapaneelil oleva väljundkanalit (vastab kahele XLR -väljundile)

• Kõrge eraldusvõimega 24 -bitine teisendab analoogi digitaalseks ja digitaalseks analoogiks

• LED -id näitavad esipaneelil olekut ja võrgu sünkroonimise olekut

• Välise 24 VDC toiteallika või POE toiteallika

• Normaalne töö PoE -ga Luba võrgulüliti

Toote spetsifikatsioon

Dante Network liini- /mikrofoni väljunditeni
Väljundid	Xlrx2, 5p eemaldatav klemmiplokk
Väljundtase	-10 DBU nominaalne (rida) -10 DBU nominaalne (MIC)
Väljundtase	+10 dBU maksimum
Väljundpinge	+20DBU (@ 0DB väljundi võimendus)
Väljundtakistus	150 Ω tasakaalustatud; 75 Ω tasakaalustamata
Sagedusreaktsioon	20 Hz kuni 20 kHz (± 0,5 dB)
THD+N	<0,1%
Müra	<-75 dB
CMRR	> 65 dB (50 Hz kuni 120 Hz)
Mikrofoni/rea sisendid Dante võrku
Mikrofonisisendid
Sisendid	Xlr x 2
Kasu saama	Kondensaatori mikrofon: 40 dB
Dünaamiline mikrofon:	60 dB
Sisendtase +4 DBU jaoks	-36 DBU (kondensaator) -56 DBU (dünaamiline) -36 DBU (maksimaalne)
Sisendtakistus	40 Oh
Fantoomivõimsus	48 V
Sagedusreaktsioon	20 Hz kuni 20 kHz (± 0,5 dB)
THD+N	<0,1%
Müra alla +4 DBU:	<-70 dB
CMRR	> 70 dB (50 Hz kuni 120 Hz)
Läbilõikav	<85 dB (20 Hz kuni 20 kHz
Liinisisendid
Sisendid	Xlr x 2
Sisendtase +4 DBU jaoks	+4 DBU (tasakaalustatud); -10 DBV (tasakaalustamata)
Sisendtakistus	> 40 OH
Sagedusreaktsioon	20 Hz kuni 20 kHz (± 0,5 dB)
THD+N	<0,1%
Müra alla +4 dbU	<-75 dB
CMRR	> 60 dB (50 Hz kuni 120 Hz)
Läbilõikav	<75 dB (1 kHz, mis tahes rida mis tahes mikrofoni kanalile), <70 dB (20 Hz kuni 20 kHz)
Dante kanal
Saatjad/vastuvõtjad	2/2
Ülekandemäär	100 Mbps
Resolutsioon	16/24/32 Bit
Proovivõtumäär	44,1 kHz, 48 kHz.
Dante liides	RJ45 Jack
Toiteühendused	2 Pin Euro terminali, toitepistik
Elektrienergia nõuded	24 vdc @ 180 mA pluss ühendatud fantoomkoormused või PoE
Mõõtmed	116mm (W) × 114,5mm (H) × 53,1mm (D) - DWP22X -US
Mõõtmed	87mm (W) × 87,5mm (H) × 53,1mm (D) - DWP22X -EU
Kaal: 0,29 kg-DWP22X-US	0,29 kg-DWP22X-US 0,28 kg-DWP22X-EU

Tooterakendus

2CH Dante liidese 2 mikrofoni/liinisisendid x 2 väljundid Liidese paneel sobib suurepäraselt professionaalsete helirakenduste jaoks, näiteks konverentsiruumid, reaalajas heli seadistused, ringhäälingustuudiod ja installitud AV-süsteemid, kus kompeteerivate, nack-tasuta vormiteguris on vaja usaldusväärset Dante-to-Analog ja analoog-analoog-teisendamist. Selle seinale kinnitatud disain võimaldab puhast ja tõhusat integreerumist erinevatesse keskkondadesse, säilitades samal ajal kvaliteetse heli jõudluse.

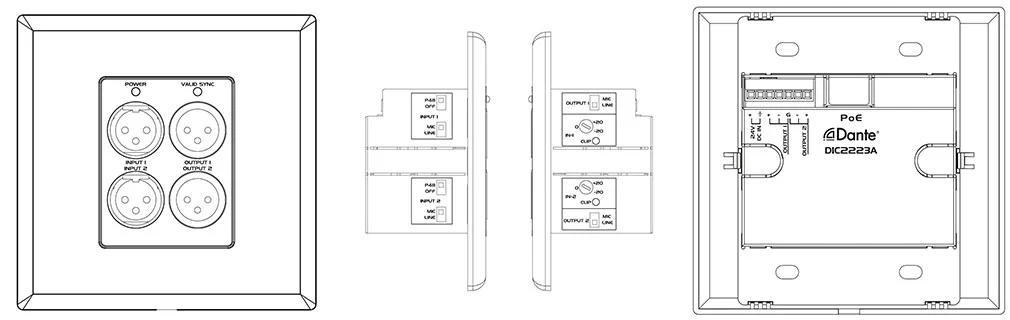

Tooteoperatsioon

Dante Interface With Mic Line 2 Inputs X 2 Outputs

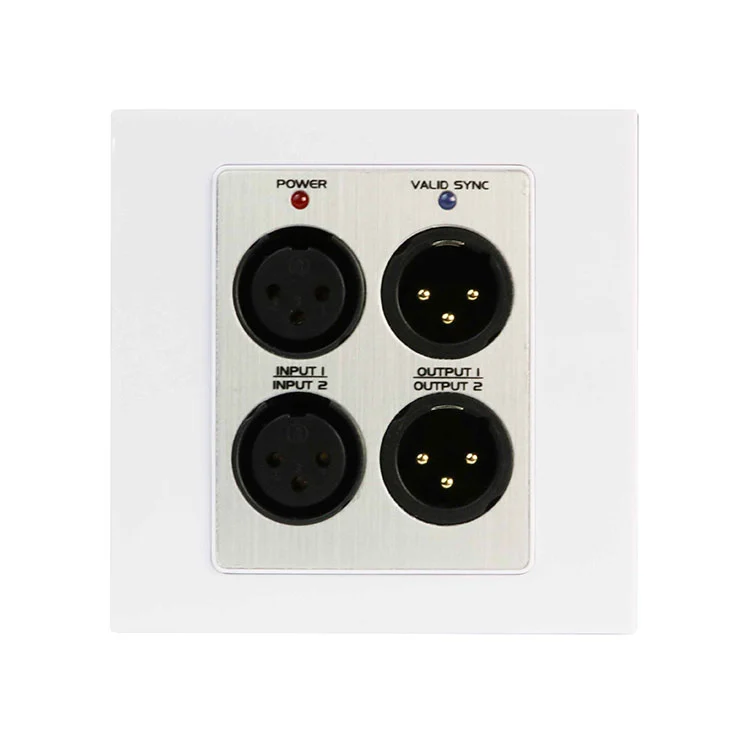

1. kaks XLR -sisendit, aktsepteerige mikrofoni või liini helisignaali.

2. kaks XLR -väljundit, mis on valitav mikrofoni või rea helisignaali jaoks.

3. Toite LED -indikaator.

4. Sync LED näitab Dante võrgu olekut.

5. Sisendvalija

Joon:Aktsepteerib tasakaalustatud või tasakaalustamata jooneallikat.

Mikrofon:Aktsepteerib dünaamilise või kondensaatori mikrofoni signaali.

48V:Pakub ONDenseri mikrofoni ühendamisel 48 V fantoomivõimsust.

6. väljundvalija:t Erineva võimendusvahemikuga liini või mikrofoni väljundid.

7. Sisendi võimenduse juhtelemendid:Reguleerige sisendsignaali võimenduse taset ACh sisendkanal.

8. Signaalklambri LED igale sisendkanalile

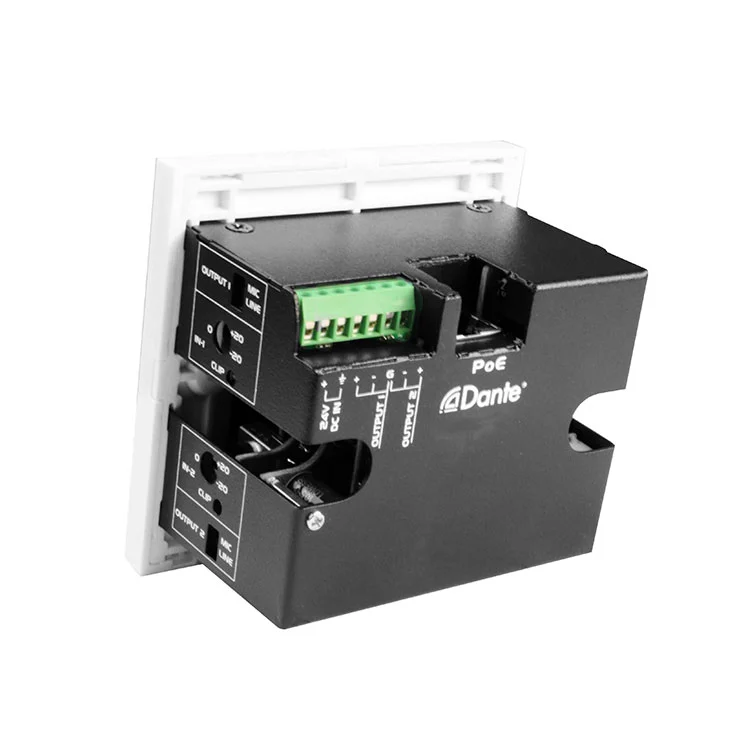

9. Euro terminali väljundid:

Teisendab kaks Dante kanali analoogliini väljundiks. Need kaks väljundit on paralleelsed väljundiga n esipaneeliga.

10.RJ45 port:CAT5 kasutamine Dante võrguga ühenduse loomine.

Märkus:PoE -toega võrgulüliti kasutamisel võiks DWP22X toiteallikaks teha ja töötada PoE -st.

11. Power:Ühendage DC 24v 2P klemmiplokk või alalisvoolu sisendpistik. MÄRKUS. Kui DC 24V ja POE on mõlemad DWP22X, töötab seade DC 24V -st. Ja kui DC 24v eemaldati, lülitub toide automaatselt PoE Powerile.
