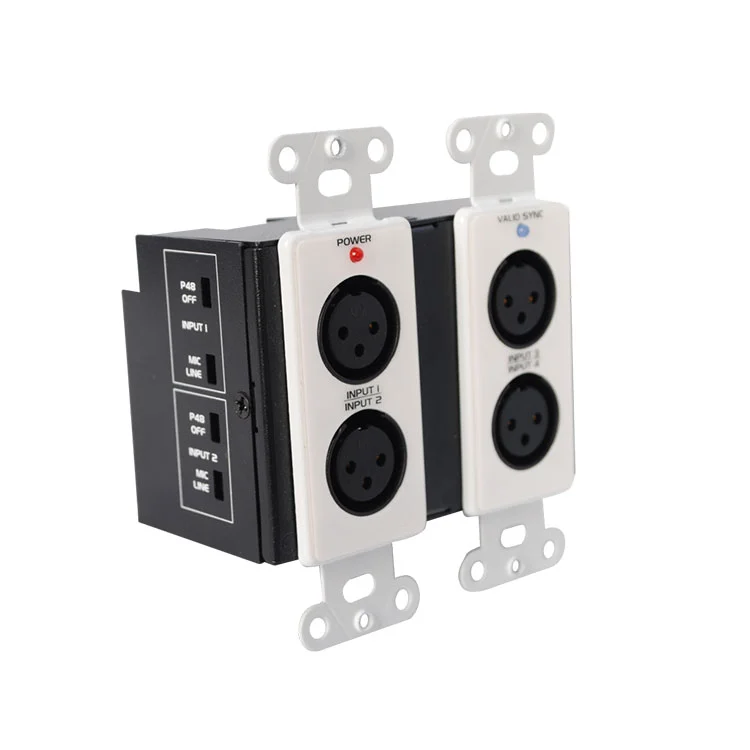

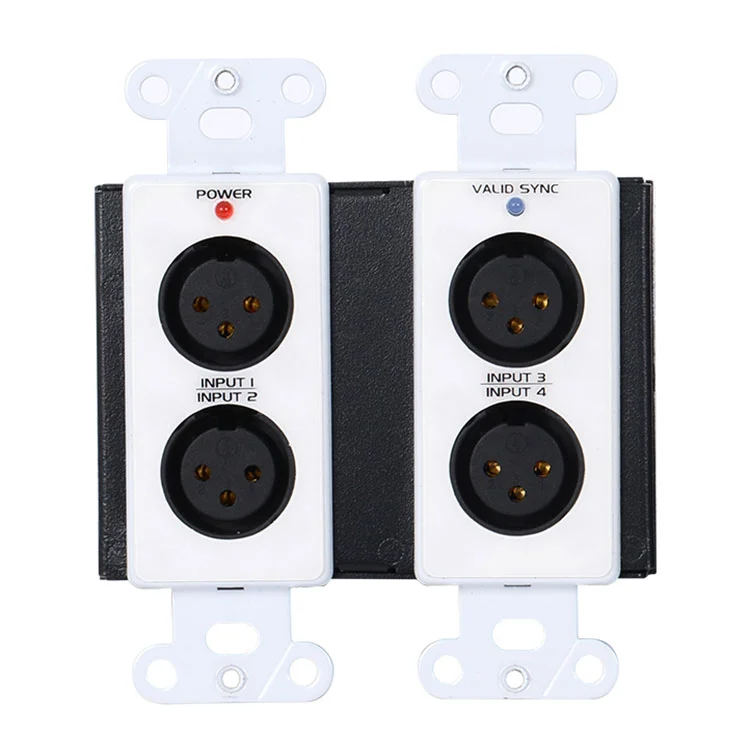

Tootekirjeldus

DWP42L on mitmekülgne 4-in/2-Out Dante võrguliides, mis teisendab analoog- ja digitaalse heli vahel erakordse jõudlusega. See kompaktne seade installib hõlpsalt standardsesse USA topelt-gang tagakasti, millel on neli analoogsisendit (vahetatav mikrofoni ja reguleeritava võimendusega mikrofoni ja joonetasemete vahel) ja kahe Dante-analog-väljundi vahel. Ühendage lihtsalt Etherneti kaudu, kasutades Cat5 kaablit ja hallake heli marsruutimist Dante kontrolleri tarkvara kaudu, et saada ultra-Low Latenty jõudlus. Meie täielik Dante ökosüsteem hõlmab DSP -protsessoreid, võrgumikrofonid, kõlarid ja täiendavad liideselahendused terviklikuks helivõrgustikuks.

Peamised omadused:DWP42L-l on neli XLR-sisendit, millel on valitav mikrofoni/liinirežiim, millest igaüks pakub reguleeritavat võimendust (-20dB kuni +20dB) ja lülitatava 48 V fantoomivõimsuse kondensaatori mikrofonide jaoks. See teisendab analoogsignaalid Dante Network Audio 24-bitise kõrgresolutsiooniga teisendusega, tagades madala müraga ja ülitugevusega jõudluse. Seade tagab tagapaneelil ka kaks Dante-analog-väljundit (tasakaalustatud/tasakaalustamata). PoE või 24 V alalisvooluvõimaluste, eespaneelide oleku LED-ide ja esmaklassiliste mikrofoni eelvalikutega pakub see usaldusväärset, eetris kvaliteetset heli professionaalsete installatsioonide jaoks.

KKK:

K: Kas olete tootja?

V: Jah. Oleme Shenzhenis asuv tootja.

K: Kas saate pakkuda OEM -i või ODM -i lahendust?

V: Jah, võime pakkuda OEM- või ODM -lahendust, sõltub kliendi nõuetest.

K: Kas teie tooted on mingit sertifikaati ületanud?

V: Jah, meil on CE, ROHS -i sertifikaadid.

K: Milliseid Dante tooteid saate pakkuda?

V: Saame pakkuda sarja Dante lahendust, näiteks Dante DSP, Dante Audio vastuvõtja, Dante IO, Dante mikrofon, Dante esineja…

Toote spetsifikatsioon

Mikrofoni/rea sisendid Dante võrku
Sisend:	Xlr (naine) x 4
Kasumisulatus	-20 ~ +20
Sisendtakistus	> 2,5 k_ (mikrofon); > 5 k_ (rida)
Fantoomivõimsus	48 VDC, lülitatav
Sagedusreaktsioon	20 Hz kuni 20 kHz (± 0,5 dB)
THD+N	<0,1%
Müra alla +4 dbU	<-70 dB
CMRR	> 65 dB (50 Hz kuni 120 Hz)
Dante Network liini väljunditeni
Väljundid	2, tasakaalustatud/tasakaalustamata, eemaldatav klemmiplokk
Väljundtase	+4 DBU (nominaalne) tasakaalustatud; -10 dbv (nominaalne) tasakaalustamata, valitud
Väljundpinge	+20DBU (@ 0DB väljundi võimendus)
Väljundtakistus	150 _ tasakaalustatud; 75 _ tasakaalustamata
Sagedusreaktsioon	20 Hz kuni 20 kHz (± 0,5 dB)
THD+N	<0,1%
Müra	<-80db
Läbilõikav	<85 dB (20 Hz kuni 20 kHz
Dante kanal
Saatjad/vastuvõtjad	2/2
Ülekandemäär	100 Mbps
Resolutsioon	16/24/32 Bit
Proovivõtumäär	44,1 kHz, 48 kHz.
Dante liides	RJ45 Jack
Toiteühendused	2 Pin Euro terminali
Energianõue	24 vdc @ 180 mA pluss ühendatud fantoomkoormused või PoE
Dimensioon	116 mm (W) × 114,5 mm (H) × 53,1 mm (D)
Kaal: 0,36 kg-DWP22L-US	370G

Tooteoperatsioon

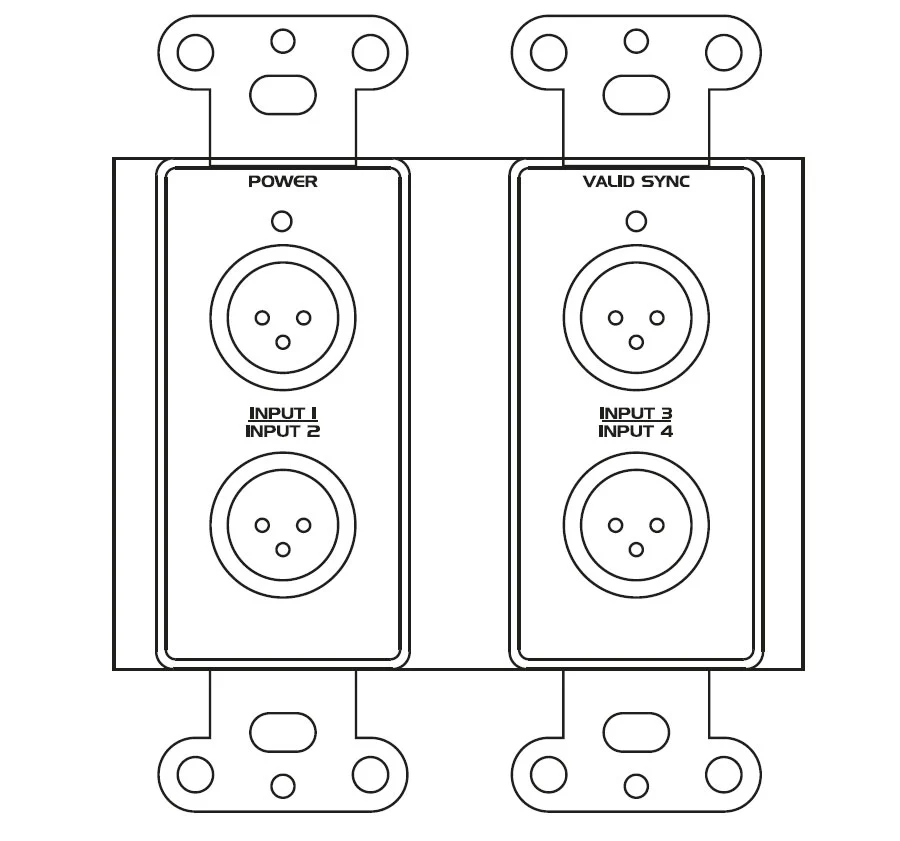

4ch Dante Audio Interface

1. XLR sisendid, aktsepteerige mikrofoni või liini helisignaali.

2. võimsuse LED -indikaator.

3. Sync LED näitab Dante võrgu olekut.

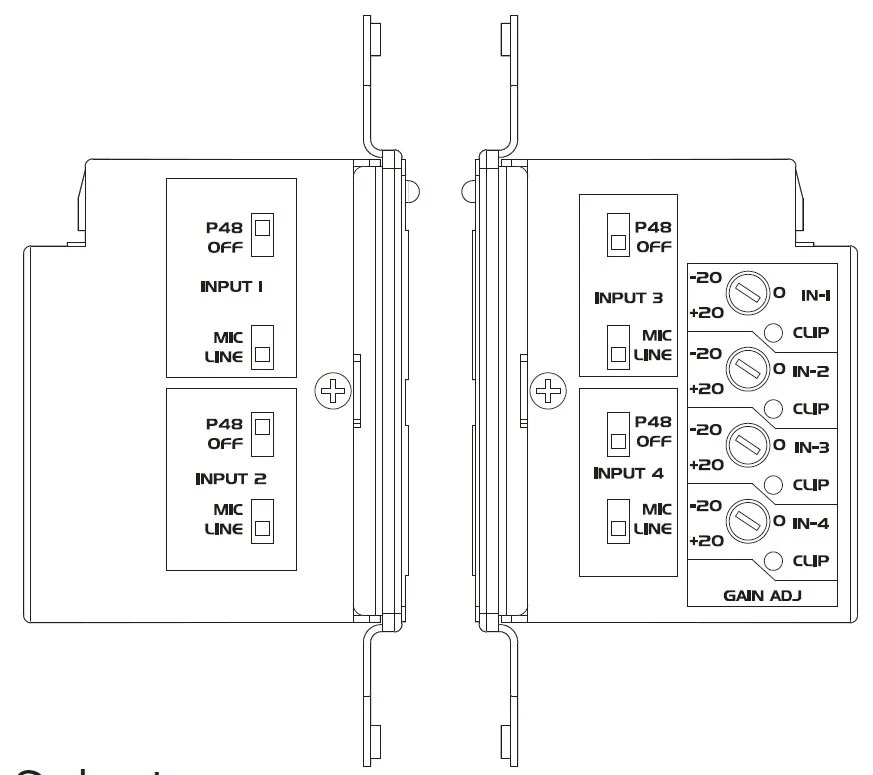

4ch Dante Audio Interface

4. XLR sisendvalija

Joon:Aktsepteerib tasakaalustatud või tasakaalustamata jooneallikat.

Mikrofon:Aktsepteerib dünaamilise või kondensaatori mikrofoni signaali.

P48V:Pakub kondensaatori mikrofoni ühendamisel 48 V fantoomivõimsust.

5. Sisendi võimenduse juhtelemendid:Reguleerige sisendsignaali võimenduse taset igas sisendkanalis.

6. signaalklambri LED igale sisendkanalile

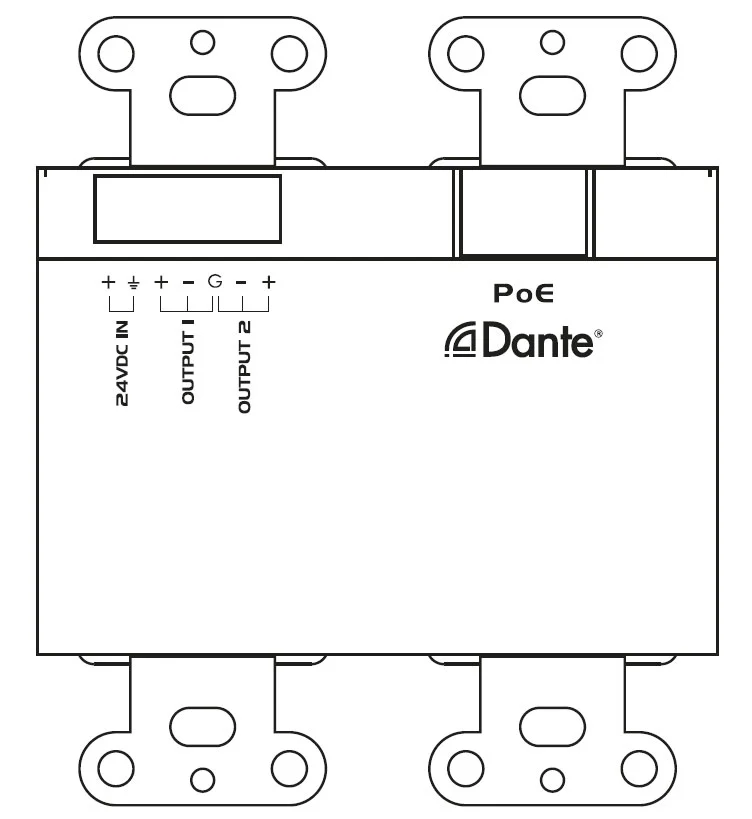

4ch Dante Audio Interface

7. Euro terminali väljundid:Teisendab kaks Dante kanali analoogliini väljundiks.

8. RJ45 port:Cat5 kaabli kasutamine Dante võrguga ühenduse loomiseks.

Märkus:Poe lubatud võrgulüliti kasutamisel võiks DWP42L toiteallikaks ja töö Poe'lt.

9. võim:Ühendage DC 24v 2P klemmiplokk või alalisvoolu sisendpistik.

Märkus:Kui DC 24V ja POE on mõlemad DWP42L, töötab seade alates DC 24V -st. Ja kui DC 24v eemaldati, lülitub toide automaatselt PoE Powerile.

Tooterakendus

Dante liidese (4 x mikrofoni/rea sisendid, 2 x rea väljundid) on mitmekülgne helivõrgu liides lahendus, mis on loodud sujuva integreerimiseks professionaalsetes helikomplektides. See võimaldab kahesuunalist teisendamist analoog- ja dante digitaalse heli vahel, pls vaadake allpool

1. Live heli ja ürituste tootmine

• Ühendage mikrofonid, instrumendid või liinitaseme allikad (nt mikserid, taasesitusseadmed) Dante-võrguga, et saada madala latentsusalajaotuse jaotus mitmel etapil või tsoonidel.

• Saatke töödeldud heli dante-toega mikserist analoogvõimenditele, monitoridele või salvestusseadmetele.

2. konverents ja süsteemid

• Integreerige analoogsed mikrofonid (nt poodiummikromikud, paneeli mikrofonid) Dante-põhisesse konverentsisüsteemi paindlikuks marsruutimiseks ja töötlemiseks.

• Väljund Dante helisibleid analoogkõlaritele või pärandvõimenditele koosolekuruumides, auditooriumide või loengusaalides.

3. ringhäälingu- ja salvestusstuudiod

• Digiteerige analoogallikaid (mikrofonid, instrumendid, päramood) ja edastage need Dante kaudu salvestamiseks, voogesitamiseks või ringhäälinguks.

.

4. jumalateenistuse ja esinemispaikade maja

• Jäädvustage koorimikud, instrumendid või räägitud sõna ja levitage neid Dante kaudu FOH -mikseritesse, salvestussüsteemidesse või reaalajas voogudesse.

• Route Dante taasesituse palad või teadaanded analoogvööndi kõlaritele või viivitusliinidele.

5. installitud heli ja külalislahkust

• Ühendage taustmuusika (BGM) süsteemid, lehtmikud või analooglised allikad Dante -võrguga tsentraliseeritud juhtimiseks.

• Väljundvõrgustik (nt programmi vooge, hädaolukordade märguanded) hotellides, restoranides või jaemüügiruumides analoogvõimenditele.
