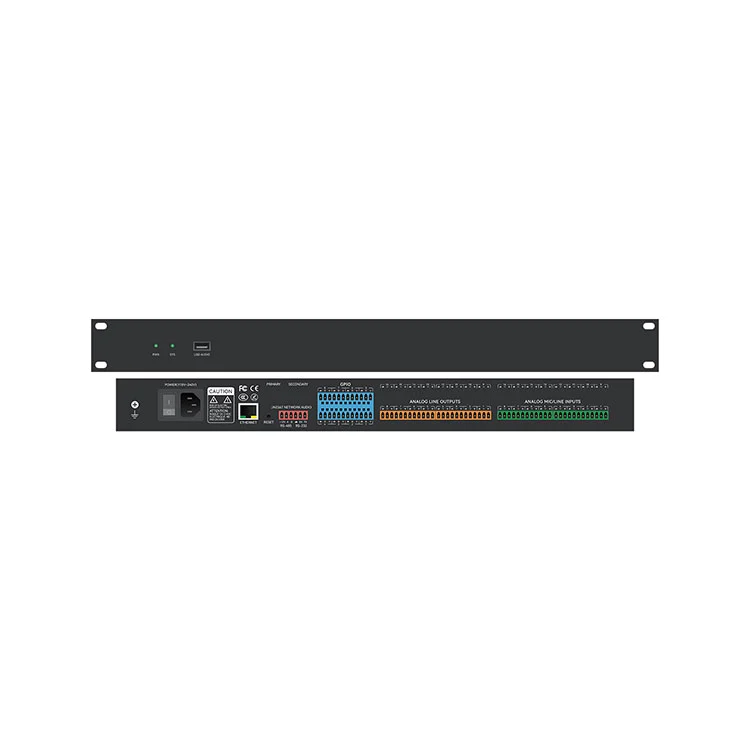

MU-0808 8 × 8 digitaalne helimaatriks

FHBAVTEC MU-0808 8 × 8 digitaalne helimaatriks on ettevõtte tasemel 8 × 8 digitaalne helimaatriksprotsessor, mis on loodud keerukaks signaali marsruutimiseks, täpseks segamiseks ja täiustatud dünaamiliseks töötlemiseks professionaalsetes AV-keskkondades. Tööstusstandardile vastava ADI SHARC 21489 DSP mootori jõul, mis töötab sagedusel 450 MHz SIMD, pakub MU-0808 ülimadala latentsusega heli esitamist ja ehtsat helitruudust ettevõtte nõupidamisruumides, kõrgkoolide auditooriumides, valitsusasutustes ja mitmeotstarbelistes ürituste ruumides.

Kompaktsesse 1U rack-mount terasest korpusesse ümbritsetud MU-0808 ühendab olulised heli-DSP-algoritmid, sealhulgas akustilise kaja summutamise (AEC), adaptiivse tagasiside summutuse (AFC), aktiivse mürakontrolli (ANC), võimenduse jagamise automaatse segamise, parameetrilise/graafilise tihendamise, maatrikskompresseerimise, parameetrilise/graafilise tihendamise. Mitme protokolli juhtimisliidestega, sealhulgas Etherneti (TCP/IP), RS232, RS485 ja kohandatavate GPIO-loogikaportidega, pakub MU-0808 kaasaegsete AV-süsteemide sujuvat integreerimisvõimalust.

Põhifunktsioonid

• 8 analoogsisendit ja 8 analoogväljundit:Tasakaalustatud Phoenixi ploki klemmiühendused, mis toetavad liini-/mikrofonisignaale koos individuaalse võimenduse juhtimisega.

•ADI SHARC 21489 DSP arhitektuur:Suure jõudlusega 450 MHz SIMD ujukomaprotsessor, mis käsitleb intensiivseid reaalajas helialgoritme.

•Pro-heli eraldusvõime:24-bitine / 48 kHz digitaalne diskreetimissagedus, mis tagab läbipaistva heli muundamise ja dünaamilise ulatuse.

• Akustilise kaja tühistamine (AEC):Riistvarakiirendusega AEC-algoritm kõrvaldab kaugvideokonverentside ajal akustilise tagasiside ja kaugema hääle kaja.

• Automaatne tagasiside juhtimine (AFC):Dünaamiline sälkude filtreerimise algoritm tuvastab ja summutab reaalajas akustilise tagasiside (ulgumise).

• Aktiivne mürakontroll (ANC) ja automaatne segamine:Taustamüra vähendamine on ühendatud võimenduse jagamise automaatse miksimisega mitme mikrofoni haldamiseks.

• Põhjalik EQ ja dünaamika:Mitmeribaline parameetriline ekvalaiser (PEQ), graafiline ekvalaiser, kõrg-/madalpääsfiltrid, laiendaja, kompressor, piiraja ja dünaamiline müravärav.

• Maatriksi marsruutimine ja kanali viivitus:Suvaline signaali määramine ja segamine 8 × 8 ristpunktis kuni 1200 ms reguleeritava viivitusega kanali kohta.

• USB heliklassi liides:Draiverita 1-sisend/1-väljund USB-heliliides sujuvaks integreerimiseks pehmete kodekiplatvormidega (Zoom, Microsoft Teams, Webex).

• Konfigureeritav GPIO integratsioon:8 programmeeritavat üldotstarbelist sisend-/väljundporti lülitiloogika, stseeni tagasikutsumise ja hädaolukorra vaigistamise jaoks.

• Paindlik süsteemi juhtimine:Kahesuunaline käskude tugi Etherneti, RS232 ja RS485 kaudu kolmandate osapoolte juhtimissüsteemide ja kaamera jälgimise automatiseerimise jaoks.

• 1U riiuli korpus:Standardne 19-tolline 1U rack-monteeritav konstruktsioon sujuvaks raami paigaldamiseks.

DSP põhitöötlus

MU-0808 8 × 8 digitaalne helimaatriks pakub intuitiivset ja paindlikku DSP-maatriksarhitektuuri, mis võimaldab süsteemiintegraatoritel kohandada signaalitöötlusahelaid vastavalt asukoha konkreetsetele akustilistele nõuetele:

• AEC (Acoustic Echo Cancellation): ülitõhus kajasummutus, mis on optimeeritud täisdupleksseks interaktiivseks konverentsiks, vältides kaugkõlari tagasisidet.

• AFC (Adaptive Feedback Suppression): reaalajas tagasiside tuvastamine ja adaptiivne sälku sageduse filtreerimine, et säilitada süsteemi maksimaalne võimendus enne tagasisidet.

• Automaatmikser (võimenduse jagamise algoritm): tasakaalustab automaatselt võimenduse mitme aktiivse mikrofoni kanali vahel, et säilitada ühtlane süsteemi võimendus ja kõne arusaadavus.

• Equalization Suite: sõltumatud mitmeribalised PEQ, graafiline ekvalaiseri, kõrg-, madalpääs- ja kõikpääsfiltrid kõlarite täpseks häälestamiseks ja ruumi korrigeerimiseks.

• Dynamics Suite: sisend-/väljundlaiendid, kompressorid, piirajad, dünaamilise ulatuse kontrollerid ja müraväravad pearuumi haldamiseks.

• Maatriksi marsruutimine ja joondamine: ristpunktide määramine koos faasi juhtimise, võimenduse trimmi ja digitaalse viivituse joondamisega kuni 1200 ms väljundliini kohta.

Juhtimine ja süsteemiintegratsioon

Professionaalsete AV-süsteemide jaoks loodud MU-0808 8 × 8 Digital Audio Matrix pakub tugevaid ühenduvus- ja haldusvõimalusi:

• Arvutijuhtimistarkvara: spetsiaalne Windowsi GUI-tarkvara võimaldab DSP-ahelate, marsruutimismaatriksite, EQ-vastuse kõverate ja GPIO vastenduste reaalajas visuaalset konfigureerimist TCP/IP kaudu.

• Tsentraliseeritud automatiseerimine: avage jadaprotokoll RS232/RS485 kaudu integreerimiseks Crestroni, AMX-i, Extroni ja muude juhtimisprotsessoritega.

• Kaamera jälgimise integreerimine: otsene jadakäskude väljund PTZ-kaamera eelseadete käivitamiseks, mis põhinevad aktiivsel mikrofoni värava tegevusel.

• GPIO loogikajuhtimine: 8 multifunktsionaalset loogikaporti, mis on konfigureeritavad väliskontaktide sulgemiseks, füüsilise helitugevuse potentsiomeetrite, LED-indikaatorite või tulekahjualarmi hädaolukorra tühistamiseks.

Sihtrakendused

• Ettevõtte koosolekuruumid ja konverentsikeskused: kõrglahutusega kõnetugevdus ja kajavaba videokonverents.

• Kõrgharidus- ja loengusaalid: mitme mikrofoni automaatne segamine, kaamera jälgimise päästik ja ruumimaatriksi jaotus.

• Valitsus- ja juhtimiskeskused: kõrge töökindlusega helitöötlus koos füüsiliste GPIO hädaolukorra alistamisega.

• Multifunktsionaalsed auditooriumid ja üritusteruumid: dünaamiline helijaotus ja tsoonide viivituse joondamine.

• Kaubanduslikud AV-süsteemid: mitmetsoonilised taustamuusika levitamise ja otsingumaatrikssüsteemid.

Tehnilised andmed

Korduma kippuvad küsimused

1. küsimus: kas FHBAVTEC MU-0808 toetab pehmekoodekiga videokonverentsiplatvormide, nagu Zoom või Microsoft Teams, kaja tühistamist?

Vastus: Jah. MU-0808 8 × 8 Digital Audio Matrixil on spetsiaalne riistvarapõhine akustiline kaja tühistamine (AEC) ja integreeritud 1-sisend/1-väljund USB-heliliides. Ühendades MU-0808 USB-liidese kaudu konverentsiruumi arvutiga, edastab protsessor töödeldud kajavaba mikrofoni signaalid otse Zoomile, Microsoft Teamsile või Webexile, kõrvaldades samal ajal kauge kõne kaja ja kohaliku akustilise ulgumise.

K2: Kuidas on MU-0808 konfigureeritud ja kas seda saab integreerida kolmanda osapoole AV-juhtimissüsteemidega?

Vastus: MU‑0808 on konfigureeritud Windowsi arvutijuhtimistarkvara abil üle Etherneti (TCP/IP), mis pakub visuaalset liidest signaali marsruutimiseks, EQ häälestamiseks, dünaamilise töötlemise ja stseeni eelseadistuse haldamiseks. Kolmanda osapoole integreerimiseks on seadmel avatud RS232 ja RS485 juhtimisprotokollid, mis võimaldavad täielikku juhtimist Crestroni, Extroni, AMX- või PTZ-kaamerate jälgimiskontrollerite kaudu.

K3: Milliseid funktsioone saab määrata 8 konfigureeritavale GPIO-pordile?

Vastus: 8 GPIO loogikaporti saab programmeerida iseseisvalt digitaalsisendiks või -väljundiks. Levinud integratsiooni kasutusjuhud hõlmavad füüsiliste surunuppude ühendamist stseeni eelseadistatud tagasikutsumiseks, liidestamist LED-olekunäidikutega, hädaabisüsteemi vaigistamise käivitamist tulekahjualarmi kontaktide sulgemise kaudu või analoogpotentsiomeetrite ühendamist seinale kinnitatava tsooni helitugevuse reguleerimiseks.

4. küsimus: kas MU-0808 pakub kondensaatormikrofonidele fantoomtoidet ja kuidas võimendust reguleeritakse?

Vastus: Jah. Kõigil 8 analoogsisendil on eraldi lülitatav +48 V fantoomtoide, mida saab konfigureerida juhttarkvara kaudu, muutes selle täielikult ühilduvaks professionaalsete kondensaator- ja piirmikrofonidega. Sisend-eelvõimendi on tarkvaras reguleeritav vahemikus 0 kuni +48 dBu, et sobitada erinevaid mikrofoni ja liinitaseme allikaid.
